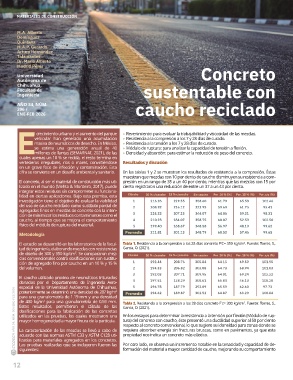

Page 14 - Revista - CICDECH 206 - Rood

MATERIALES DE CONSTRUCCIÓN Concreto
sustentable con
M.A. Alberto caucho reciclado
Domínguez
Quintana
M.A.P. Gerardo
Arturo Hernández
Talamantes
Dr. Mario Alberto
Madrid Pérez

Universidad
Autónoma de
Chihuahua,
Facultad de
Ingeniería

AÑO 34, NÚM.
206 /
ENE-FEB 2026

El crecimiento urbano y el aumento del parque ? Revenimiento: para evaluar la trabajabilidad y viscosidad de las mezclas.
vehicular han generado una acumulación ? Resistencia a la compresión a los 7 y 28 días de curado.
masiva de neumáticos de desecho. En México, ? Resistencia a la tensión a los 7 y 28 días de curado.
se estima una generación anual de 40 ? Módulo de ruptura: para analizar la capacidad de tensión a flexión.
millones de llantas (SEMARNAT, 2021), de las ? Densidad y absorción: para estimar la reducción de peso del concreto.
cuales apenas un 10 % se recicla, el resto termina en
vertederos irregulares, ríos o mares, convirtiéndose Resultados y discusión
en un grave foco de infección y contaminación. Esta
cifra se convierte en un desafío ambiental y sanitario. En las tablas 1 y 2 se muestran los resultados de resistencia a la compresión. Éstas
muestran que mezclas con 10 por ciento de caucho disminuyen su resistencia a com-
El concreto, al ser el material de construcción más uti- presión en un rango de 35 a un 40 por ciento, mientras que las mezclas con 15 por
lizado en el mundo (Mehta & Monteiro, 2017), puede ciento registraron una reducción de entre un 37 a un 43 por ciento.
integrar estos residuos sin comprometer su funciona-
lidad en ciertas aplicaciones. Bajo esta premisa, esta
investigación tiene el objetivo de evaluar la viabilidad
del uso de caucho reciclado como sustituto parcial de
agregados finos en mezclas de concreto con la inten-
ción de minimizar los residuos contaminantes como el
caucho, al tiempo que se mejora el comportamiento
físico del módulo de ruptura del material.

Metodología

El estudio se desarrolló en los laboratorios de la facul- Tabla 1. Resistencia a la compresión a los 28 días concreto F´C= 350 kg/cm2. Fuente: Torres, S.,
tad de ingeniería, elaborando mezclas con resistencias García, O. (2021).
de diseño de 300 y 350 kg/cm². Se compararon mez-
clas convencionales contra dosificaciones con sustitu-
ción de agregado fino por caucho en un 10 % y 15 %
del volumen.

AÑO 34, NÚM. 206 ENE-FEB 2026 El caucho utilizado provino de neumáticos triturados Tabla 2. Resistencia a la compresión a los 28 días concreto F´c= 300 kg/cm2. Fuente: Torres, S.,
donados por el Departamento de Ingeniería Aero- García, O. (2021).
espacial de la Universidad Autónoma de Chihuahua,
posteriormente se determinó una densidad de 287 kg/m3 En los ensayos para determinar la resistencia a la tensión por flexión (Módulo de rup-
para una granulometría de 1.19 mm y una densidad tura) del concreto con caucho, éste presentó una ductilidad superior al 50 por ciento
de 400 kg/m3 para una granulometría de 0.59 mm. respecto al concreto convencional, lo que sugiere su idoneidad para zonas donde se
Estos resultados, permitieron el cálculo de las requiera absorber energía sin fracturas bruscas, como en pavimentos, ya que esta
dosificaciones para la fabricación de los concretos propiedad nos indica un concreto más elástico.
utilizados en las pruebas, los cuales mostraron una
mayor homogeneidad a mayor finura de la partícula. Por otro lado, se observa un incremento notable en la tenacidad y capacidad de de-
formación del material a mayor cantidad de caucho, mejorando su comportamiento
La caracterización de las mezclas se llevó a cabo de
acuerdo con las normas ASTM C33 y ASTM C128 uti-
lizadas para materiales agregados en los concretos.
Las pruebas realizadas que se incluyeron fueron las
siguientes:

12
