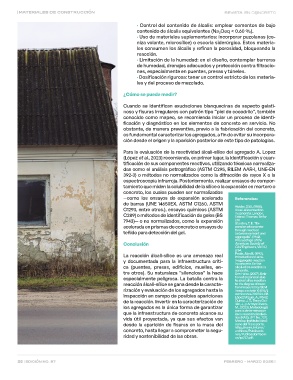

Page 26 - Revista - EN CONCRETO 97 - Rood

| MATERIALES DE CONSTRUCCIÒN · Control del contenido de álcalis: emplear cementos de bajo
26 | EDICIÒN NO. 97
contenido de álcalis equivalentes (Na2Oeq < 0.60 %).
· Uso de materiales suplementarios: incorporar puzolanas (ce-
niza volante, microsílice) o escoria siderúrgica. Estos materia-
les consumen los álcalis y refinan la porosidad, bloqueando la
reacción.
· Limitación de la humedad: en el diseño, contemplar barreras
de humedad, drenajes adecuados y protección contra filtracio-
nes, especialmente en puentes, presas y túneles.
· Dosificación rigurosa: tener un control estricto de los materia-
les y del proceso de mezclado.
¿Cómo se puede medir?
Cuando se identifican exudaciones blanquecinas de aspecto gelati-
noso y fisuras irregulares con patrón tipo “piel de cocodrilo”, también
conocido como mapeo, se recomienda iniciar un proceso de identi-
ficación y diagnóstico en los elementos de concreto en servicio. No
obstante, de manera preventiva, previo a la fabricación del concreto,
es fundamental caracterizar los agregados, a fin de evitar su incorpora-
ción desde el origen y la aparición posterior de este tipo de patologías.
Para la evaluación de la reactividad álcali-sílice del agregado A. Lopez
(López et al., 2023) recomienda, en primer lugar, la identificación y cuan-
tificación de sus componentes reactivos, utilizando técnicas normaliza-
das como el análisis petrográfico (ASTM C295, RILEM AAR-1, UNE-EN
392-3) o métodos no normalizados como la difracción de rayos X o la
espectroscopia infrarroja. Posteriormente, realizar ensayos de compor-
tamiento que miden la solubilidad de la sílice o la expansión en mortero o
concreto, los cuales pueden ser normalizados
—como los ensayos de expansión acelerada Referencias:
de barras (UNE 14650EX, ASTM C1260, ASTM Hobbs, D.W., (1988).
C1293, entre otros.), ensayos químicos (ASTM Alkali-silica reaction
C289) o métodos de identificación de geles (BS in concrete. London,
7943)— o no normalizados, como la expansión Enland: Thomas Telfor
acelerada en prismas de concreto o ensayos de Ltd
teñido para detección del gel. Stanton, T. E. “Ex-
pansion of concrete
Conclusión through reaction
between cement and
La reacción álcali-sílice es una amenaza real aggregate”. (1942).
y documentada para la infraestructura críti- Proceedings of the
ca (puentes, presas, edificios, muelles, en- American Society of
tre otros). Su naturaleza “silenciosa” la hace Civil Engineers, Vol 107,
especialmente peligrosa. La batalla contra la p 54.
reacción álcali-sílice se gana desde la caracte- Poole, Alan B. (1992).
rización y evaluación de los agregados hasta la Introduction to alka-
inspección en campo de posibles apariciones li-aggregate reaction
de la reacción. Invertir en la caracterización de in concrete. En the
los agregados es la única forma de garantizar alkali-silica reaction in
que la infraestructura de concreto alcance su concrete.
vida útil proyectada, ya que sus efectos van Ben Haha. (2007). Rela-
desde la aparición de fisuras en la masa del tion of expansion due
concreto, hasta llegar a comprometer la segu- to alkali silica reaction
ridad y sostenibilidad de las obras. to the degree of reac-
tion measured by SEM
image analysis 10.1016/j.
cemconres.2007.04.016
López Miguel, A., Pérez
Quiroz, J. T., Teran Gui-
llén, J., y Arroyo Olvera,
M., (2023). Metodología
para la determinación
de la reacción álcali-sí-
lice (RAS). [PT No. 727].
México: Instituto Mexi-
cano del Transporte.
http://norm.imt.mx/
archivos/Publicacio-
nes/PublicacionTecni-
ca/pt727.pdf.
FEBRERO - MARZO 2026 |
