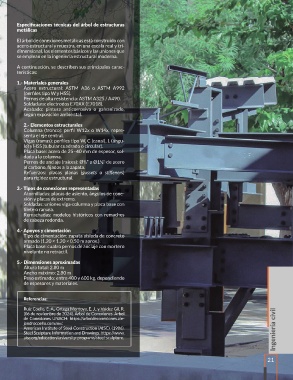

Especificaciones técnicas del árbol de estructuras Ingeniería civil
metálicas

El árbol de conexiones metálicas está construido con
acero estructural y muestra, en una escala real y tri-
dimensional, los elementos básicos y las uniones que
se emplean en la ingeniería estructural moderna.

A continuación, se describen sus principales carac-
terísticas:

1.- Materiales generales
Acero estructural: ASTM A36 o ASTM A992
(perfiles tipo W y HSS).
Pernos de alta resistencia: ASTM A325 / A490.
Soldadura: electrodos E70XX (E7018).
Acabado: pintura anticorrosiva o galvanizado,
según exposición ambiental.

2.- Elementos estructurales
Columna (tronco): perfil W12x o W14x, repre-
senta el eje central.
Vigas (ramas): perfiles tipo W, C (canal), L (ángu-
lo) y HSS (tubular cuadrado o circular).
Placa base: acero de 25–40 mm de espesor, sol-
dada a la columna.
Pernos de anclaje (raíces): ؾ” a Ø1½” de acero
al carbono, fijados a la zapata.
Refuerzos: placas planas (gussets o stiffeners)
para rigidez estructural.

3.- Tipos de conexiones representadas
Atornilladas: placas de asiento, ángulos de cone-
xión y placas de extremo.
Soldadas: uniones viga-columna y placa base con
filete o ranura.
Remachadas: modelos históricos con remaches
de cabeza redonda.

4.- Apoyos y cimentación
Tipo de cimentación: zapata aislada de concreto
armado (1.20 × 1.20 × 0.50 m aprox.).
Placa base: cuatro pernos de anclaje con mortero
nivelante no retráctil.

5.- Dimensiones aproximadas
Altura total: 2.80 m
Ancho máximo: 2.80 m
Peso estimado: entre 400 y 600 kg, dependiendo
de espesores y materiales.

Referencias:

Ruiz Coello, E. A., Ortega Montoya, E. J., y Valdez Gil, R.
(06 de noviembre de 2024). Árbol de Conexiones. Árbol
de Conexiones UNACH: https://arboldeconexiones.ale-
jandrocoello.com.mx/.
American Institute of Steel Construction (AISC). (1986).
Steel Sculpture Information and Drawings. https://www.
aisc.org/education/university-programs/steel-sculpture.
